1. Volkswagen Golf ll, Jetta II 1983. Повреждениям электрооборудования. Голф(Гольф) 2 / Джетта 2 1983,1984.
2. Фольксваген Гольф 2 / Джетта модели второго поколения принципиальные электрические схемы.

Электрооборудование VolksWagen. Электрооборудование автомобилей VolksWagen Golf 2/ VolksWagen Jetta 2.

Электрическая система автомобилей VW Golf 2 и Jetta 2 Спецификации Система, тип -12 вольт, отрицательное заземление (масса). Общее описание и предосторожности Общее описание Электрическая система 12-ти вольт с отрицательным шлейфом и включает в себя аккумулятор, генератор с составным регулятором напряжения, стартер и дополнительное электрическое оборудование. Предосторожности: Необходимо соблюдать осторожность при работе с электрической системой, чтобы избежать повреждения полупроводниковых приборов (диоды и транзисторы). Соблюдайте следующие предосторожности при работе с системой: a)Всегда снимите кольца, часы, и т.п. Перед работой с электрической системой.

B)Всегда отсоединяйте отрицательный провод аккумулятора перед работой с электрической системой. C)Перед разъединением электропроводки или при снятии компонентов, всегда проверяйте что зажигание выключено. D)Перед использованием зарядного устройства, отсоедините аккумулятор. E)Никогда не отсоединяйте полюса батареи или соединитель многовыводного штекера генератора, когда двигатель работает.

F)Не допускайте, чтобы двигатель работал с не подсоединенным генератором. G)Аккумулятор и многовыводной штекер генератора должны быть разъединены перед выполнением электросварки на автомобиле. H)Компоненты типа радио, магнитофонов, бесконтактных систем зажигания, электронных тахометров и т.д., должны быть проверенны для правильной полярности. Нахождение в электрической цепи автомобилей VW Golf 2 и Jetta 2 - общее описание 1Электрическая часть состоит из электрических компонентов, переключателей, реле, двигателей, плавких предохранителей, реле обратного тока, электропроводки. Чтобы найти точно неисправность в электрической цепи, схемы электрических соединений даны.

2Перед диагностикой электрической цепи, сначала изучите схему электрических соединений. Если несколько элементов отказывают одновременно, проблема может быть связана с плавким предохранителем или заземлением.

3Электрические неисправности обычно вызваны простыми причинами, типа подвергнутых действию коррозии соединений, дефектного заземления, перегоревшего плавкого предохранителя или дефектного реле. Визуально осмотрите состояние всех плавких предохранителей, проводов и соединений в прикладной цепи перед испытанием элементов. Используйте схемы электрических соединений, чтобы точно определить место неисправности.

4Основные инструменты, требуемые для поиска неисправностей, тестер цепи или вольтметр; стробоскоп; омметр; аккумулятор и набор нагрузочных сопротивлений. Перед поиском неисправностей с контрольно-измерительными приборами, используйте схему электрических соединений, чтобы определить, где делать соединения. Проверка напряжения 5Для проверки напряжения, соедините одну проводку тестером цепи или вольтметром к отрицательному полюсу батареи. Соедините другую проводку проверяемой цепи предпочтительно поближе к аккумулятору или плавкому предохранителю. Включите зажигание.

Инструкция по охране труда для рабочих по производству продукции растениеводства. Должностные обязанности.

Если напряжение присутствует, то цепь между соединителем и аккумулятором исправна. Продолжайте проверять остаток цепи тем же способом. Когда найдена точка, при которой напряжение отсутствует, неисправность находится между этой точкой и предыдущей испытуемой точкой с напряжением. Большинство неисправностей может быть вызвано сломанными, подвергнутыми действию коррозии или ослабленными соединениями. Нахождение короткого замыкания 6Перед началом поиска места короткого замыкания отсоедините электрооборудование от цепи.

Снимите соответствующий плавкий предохранитель из цепи и соедините тестер или вольтметр на соединение плавкого предохранителя. Включите зажигание. Если напряжение присутствует, то в цепи имеется короткое замыкание.

Если напряжение отсутствует, то это указывает на внутреннее повреждение электрооборудования. Проверка заземления 7Проверьте, хорошо ли заземлен компонент.

Соедините разъем аккумулятора и проводку омметром к заведомо исправной заземленной точке. Соедините другую проводку на проверяемое заземление. Показание омметра должно быть нулевое; если нет, проверьте соединение следующим образом. 8Отрицательная клемма аккумулятора соединена с кузовом автомобиля. Это означает, что двигатель, трансмиссия и кузов формирует часть цепи. Разомкнутые или подвергнутые действию коррозии элементы могут вызывать диапазон коротких замыканий в электрической цепи, вплоть до полного отказа цепи.

9Если заземление является неисправным, почистите до голого металла составляющие контактных поверхностей заземления, при сборке надежно зажмите соединители; если устанавливается проводной зажим, используйте зазубриваемые прокладки между зажимом и кузовом, чтобы гарантировать чистое и безопасное соединение. Когда соединение сделано, смажьте его вазелином или другим смазочным материалом. Нахождение незамкнутой цепи 10 При осмотре электрических цепей, часто трудно определить место их разрыва, потому что окисление или несоосность зажимов скрыты соединителями; простое шевеление соединителя на датчике или в жгуте проводов может исправить повреждение. Плавкие предохранители и реле автомобилей VW Golf 2 и Jetta 2 - расположение и замена 1Плавкие предохранители и реле размещены под приборной панелью, с правой стороны (см. Иллюстрацию 1). 2При замене используйте предохранитель с идентичной характеристикой. Никогда не заменяйте плавкий предохранитель более одного раза без выявления и устранения причины неисправности (см.

Иллюстрацию 2). 3Все реле имеют сменный блок и пронумерованы для идентификации (см. Иллюстрацию 3). 4Реле не могут быть восстановлены. 5Блок плавких предохранителей/ реле полностью может быть удален.

Открутите шлицованный фиксатор, с левой стороны и достаньте блок (см. Иллюстрацию 4). 6В дополнение ко всем плавким предохранителям и реле, размещенным в главном блоке, некоторые модели будут иметь действующие плавкие предохранители и реле в моторном отсеке (см. Иллюстрацию 5). Лампы фар автомобилей VW Golf 2 и Jetta 2 - снятие и установка 1Для снятия лампы фары, сначала откройте капот и отсоедините проводку от задней части фары (см. Иллюстрацию 6). 2Снимите с помощью рычага резиновую крышку.

3Сожмите скобы фиксирующей пружины лампы и снимите скобу с лампы (см. Иллюстрацию 7). 4Достаньте лампу, но не касайтесь стекла пальцами, если она будет еще использоваться (см. Иллюстрацию 8). 5Перед снятием блока фары, сначала снимите решетку радиатора. 6С удаленной лампой фары, открутите винты, закрепляющие крепежную пластину к передней панели и достаньте блок.

7Установка проводится в обратной последовательности. Система регулировки угла наклона фар - снятие и установка 1 Эта система обеспечивает регулировку фар при загрузке задней части автомобиля. 2Переключатель может быть удален способом, описанным для переключателей панели.

3Перед снятием системы регулировки угла наклона от задней части блока фары, сначала отсоедините отрицательный провод аккумулятора. 4Стяните колпачок свечи с задней части моторного блока. 5На круглых блоках фары, отсоедините двигатель от рамки, крутя его по часовой стрелке (см. Иллюстрацию 9).

6На прямоугольных блоках фары, разъедините двигатель регулятора, поворачивая его налево. 7Открутите винт регулировки фары (см. Иллюстрацию 10) затем снимите двигатель с рамки на задней части фары. 8Установка производится в обратном порядке снятию. Передняя лампа противотуманной фары - снятие и установка 1Для снятия лампы, оттяните назад резиновый чехол с задней части блока лампы, сожмите скобу фиксирующей пружины и снимите ее. 2Снимите лампу, только не касайтесь стекла лампы пальцами (см. Иллюстрацию 11).

3Блок противотуманной фары может быть снят способом описанным для фар. 4Установка производится в обратном порядке снятию. В случае необходимости, отрегулируйте фары винтами регулировки (см. Иллюстрацию 12 - Винты регулировки противотуманной фары (отмечены стрелками)).

5Регулировка противотуманных фар должна быть выполнена дилером VW на соответствующем оборудовании. Лампы - замена Замечание: Лампы должны заменяться лампами подобного типа и характеристики Габаритные фонари 1 Откройте капот и снимите проводку с патрона лампы габаритного фонаря (бокового габарита), размещенного ниже лампы фары. 2Поверните патрон лампы против часовой стрелки и снимите его с рефлектора (см. Иллюстрацию 13).

3Нажмите и крутите лампу, чтобы снять ее. Передние указатели поворотов 4Открутите винты и снимите линзу (см. Иллюстрацию 14). 5Нажмите и крутите лампу, чтобы снять ее (см. Иллюстрацию 15). 6В случае необходимости, извлеките блок лампы из бампера и отсоедините электропроводку (см.

Иллюстрацию 16). 7При установке линзы, проверьте, чтобы прокладка была правильно размещена. Блок задних фонарей 8 Откройте заднюю дверь или крышку багажника. Сожмите фиксатор и достаньте держатель ламп для осмотра или замены ламп (см. Рис 17 - Компоненты светового блока заднего фонаря). 9Нажмите и открутите соответствующую лампу, чтобы снять ее.

Подсвета номерного знака 10Открутите винты, снимите линзу и крышку (см. Иллюстрацию 18). 11Нажмите и открутите лампу, чтобы снять ее. 12При установке линзы и крышки, проверьте правильность установки.

Лампа подсветки салона 13При помощи отвертки, нажмите пружинную скобу, затем достаньте крышку лампы (см. Иллюстрации 19). 14Снимите лампу из пружинных зажимов. 15При установке новой лампы, проверьте, чтобы пружинные зажимы хорошо держали лампу.

Лампа подсветки багажника и освещение бардачка 16Снимите при помощи отвертки линзу лампы. Лампа крепится на линзе и может быть свободно заменена (см.

Невский 2 сезон. Ледников рассказывает Сафарову историю наколки 'Нож и молния'. На встрече с женой Купки. Сериал Ледников 2 серия. Смотреть онлайн все серии сериала Ледников на сайте lednikov.

17При замене линзы, отсоедините электропроводку от линзы. Лампа подсветки приборной панели 18Снимите приборную панель. 19Поверните патрон лампы на 90°, чтобы достать его (см.

Иллюстрацию 21), затем снимите лампу. Подсветка выключателей на панели 20Снимите соответствующий выключатель с панели. 21Снимите лампу с выключателя.

Указатели поворотов и аварийная сигнализация - проверка и испытание 1Указатели поворотов включаются левым выключателем рулевой колонки. 2Выключатель аварийной сигнализации включает все четыре проблесковых сигнала одновременно. Хотя указатели поворотов не будут работать, когда зажигание выключено, проблесковый сигнал аварийной сигнализации будет продолжать работать. 3Вся цепь направлена через реле и плавкий предохранитель.

4Если сигналы поворотов не правильно функционируют, проведите ряд испытаний, чтобы найти неисправную часть цепи. 5Наиболее частыми повреждениями являются неисправности ламп указателей поворотов или подвергнутых действию коррозии контактов и креплений. Затем проверьте аварийный выключатель.

6Если выключатель находится в хорошем состоянии, а лампы все еще не горят, то не исправно реле. В случае необходимости замените реле. Блок контрольных ламп - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Снимите переключатели с панели, затем, через щели выключателей в панели, сожмите фиксаторы и вытолкните блок контрольных ламп (см. Иллюстрацию 22). 3Отсоедините многовыводной штекер для полного снятия блока.

4Достаньте патрон контрольной лампы из блока и, в случае необходимости, замените его (см. Иллюстрацию 23). 5Если две или больше контрольных ламп крепятся на отдельной монтажной пластине, замените полностью блок пластины.

6 Установка проводится в обратном порядке. В заключение, проверьте действие ламп и переключателей. Комбинированные переключатели - снятие и установка 1Снимите рулевое колесо. 2Отсоедините отрицательный провод аккумулятора. 3Открутите винты и снимите нижний кожух рулевой колонки. 4Открутите три винта, крепящие комбинированный переключатель (см. Иллюстрацию 24).

5Отсоедините многовыводные штекеры (см. Иллюстрацию 25). 6Вращайте выключатель по часовой стрелке, затем достаньте его, отмечая его расположение (см. Иллюстрацию 26).

7Снимите контрольный переключатель стеклоочистителя с рулевой колонки (см рис 27). Полное снятие выключателя требует отсоединения дополнительной проводки под приборной панелью (см. 8Установка проводится в обратном порядке.Установите рулевое колесо.В заключение, проверьте действие переключателей.

Переключатели на панели - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Для снятия выключателя типа коромысла, установите выключатель в рабочее положение, затем вставьте лопасть отвертки в надрез при основании выключателя и снимите выключатель (см. Иллюстрацию 29). 3На других типах выключателей, просто приподнимите выключатель за край основания (см. Иллюстрацию 30).

4На снятом выключателе, отсоедините электропроводку. Установка проводится в обратном порядке. Выключатели подсветки салона и багажника - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Откройте дверь, крышку багажника или заднюю дверь, открывающуюся вверх и открутите винт выключателя (см. Иллюстрацию 31 - Открывающаяся вверх задняя дверь приводит в действие выключатель подсветки багажника). 3Снимите выключатель подсветки салона и отсоедините электропроводку (см.

Иллюстрацию 32). Свяжите узлом проводку, чтобы предотвратить ее от падения в стойку двери. 4Проверьте изоляцию выключателя и замените ее, в случае необходимости. Установка проводится в обратной последовательности. Индикаторы давления масла - испытание 1Некоторые модели оборудованы оптической и акустической системой контроля за давлением масла. Эта система включает в себя два масляных датчика давления, один с коричневой изоляцией на головке блока цилиндров, а второй с белой изоляцией на основании масляного фильтра. 2При запуске двигателя контрольная лампа давления масла потухнет.

При частоте вращения двигателя более чем 2000 об/мин, выключатель высокого давления начнет работать и если масляное давления опустится ниже 1.8 бар., масляная лампа аварийной сигнализации загорится и зазвучит зуммер. Если имеются неисправности в системе, обратитесь к вашему дилеру VW. Блок приборной панели - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Снимите приборную панель. 3Открутите винты крепления приборной панели (см. Иллюстрацию 33).

4Вытяните панель на себя, чтобы имелся доступ к задней части панели, отсоедините тросик привода спидометра (см. Иллюстрацию 34) и, где установлен, вакуумный шланг от вакуумного датчика. Отсоедините многовыводную электропроводку от заднего нижнего края, затем снимите приборную панель соблюдая осторожность, чтобы не повредить печатную схему. 5Индивидуальные цепи печатной схемы могут быть проверены омметром.

Для идентификации цепи, см. Соответствующую схему электрических соединений. Установка проводится в обратном порядке. Проверьте, что все соединения надежно закреплены. Приборная панель - демонтирование, испытание и переборка Рис 35: Компоненты блока приборной панели - тип А 1Стабилизатор напряжения 2Лампа 3Соединение кожуха (черный) 4Светодиоды 5Диодный держатель 6Блок выключателя 7Спидометр 8Индикатор переключения передач и расходомер 9Фиксатор 10Стержень выключателя памяти 11Указатель температуры охл. Жидкости 12Указатель уровня топлива 13Тахометр 14Контрольная лампа дальнего света 15Многофункциональный индикатор (печатная схема) 16Кожух соединителя (белый) 17Печатная схема 18Вакуумный датчик 19Вакуумный датчик 20Датчик скорости Демонтирование 1Снимите блок приборной панели. Рис 36: Компоненты блока приборной панели - тип В 1С тахометром и цифровым датчиком времени 2С часами обычного типа 2Снимите соответствующие приборы (см.

Иллюстрации 35 - 36), соблюдая осторожность, чтобы не повредить фольгу печатной схемы. Индикатор переключения передач/расходомер 3 При замене индикатора переключения передач/расходометра, не трогайте обратную часть шаблона.

Отсоедините печатную схему и вакуумный датчик, затем открутите три винта крепления (см. Иллюстрацию 37). Замените светодиод или блок расходомера. Часы - обычный тип 4При замене часов обычного типа (который включает в себя указатель уровня топлива), важно правильно подсоедините печатную схему (см. Иллюстрацию 38). Часы - цифровой тип 5Цифровые часы крепятся двумя винтами.

При снятии часов, соблюдайте осторожность, чтобы не повредить штифты регулировки часов и минут. Индикаторы светодиодов 6Контрольные лампы индикаторов светодиодов установлены как показано (см. Иллюстрацию 39). При замене светодиодов, свободно вытяните их из стопорной планки.

Заметьте, что один из выступов соединителя более широкий. Это отрицательное соединение и важно чтобы оно было правильно установлено. Печатная схема 7При замене печатной схемы, отметьте, какой ее тип устанавливается на вашу модель. Кожух разъема 8Чтобы снять кожух разъема из вставок приборной панели, при помощи отвертки нажмите пластиковое ребро на кожухе над стопорными устройствами и вытяните кожух с печатной схемой в направлении стрелки (см. Иллюстрацию 40 - 41).

Тахометр/многофункциональный индикатор VDO 9При снятии тахометра, сначала снимите индикатор переключения передач и расхода топлива, затем открутите два винта крепления (см. Иллюстрацию 42) и снимите тахометр, вместе с многофункциональным индикатором (печатная схема). Для снятия многофункционального индикатора VDO открутите винты крепления, нажмите стопорные устройства на печатной схеме и удалите блок индикатора (см. Иллюстрацию 43).

Многофункциональный индикатор эконометра 10Многофункциональный индикатор эконометра снимается подобным образом как и индикатор типа VDO (см. Иллюстрацию 44). Испытание компонентов. Стабилизатор напряжения 11 Чтобы проверить стабилизатор напряжения, соедините вольтметр между показанными зажимами (см.

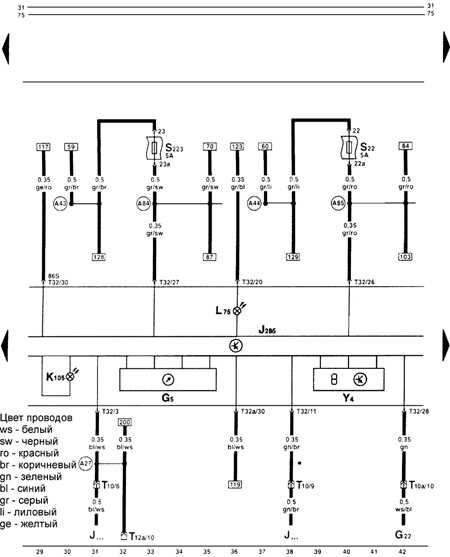

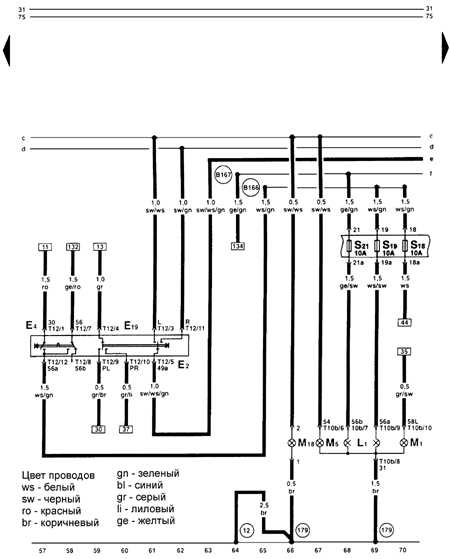

Схемы Электрооборудования Автомобилей Volkswagen Golf Ii

Иллюстрацию 45). Должно быть зарегистрировано постоянное напряжение 10 В. Если напряжение - более чем 10.5 В или ниже 9.5 В замените стабилизатор напряжения. Указатель уровня топлива 12Для проверки точности указателя уровня топлива, слейте жидкость из топливного бака, а затем добавляйте точно по 5 литров топлива. После включения зажигания, стрелка указателя уровня топлива должна быть на верхнем крае красной резервной зоны. Если нет, то неисправен или указатель уровня топлива или блок топливного бака. Печатные схемы 13Цепи печатной схемы могут быть проверены омметром.

Руководствуйтесь соответствующей схемой электрических соединений. Установка приборной панели - обратный ход процедуры снятия. Отделка приборной панели - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Чтобы улучшить доступ, снимите рулевое колесо.

3Снимите радио. 4Вытяните кнопки рычага регулирования подвода воздуха отопителя, затем нажмите на крепежные скобы приборной панели вокруг внешнего края и вытяните блок. Отсоедините многовыводную электропроводку. 5Снимите нижние переключатели из приборной панели и где установлены, пустые кнопки.

6Открутите винты крепления блоков отделки панели из следующих расположений: a)Апертура переключателя света b)Верхний внутренний край апертуры радио c)Из отверстия снятых переключателей (см. Иллюстрацию 46) d)Отверстия в панели управления отопителем e)Верх приборной панели (см. Иллюстрацию 47) f)Верхняя левая сторона панели 7Частично достаньте группу и отсоедините оставшиеся многовыводную электропроводку от выключателей. Снимите приборную панель (см. Иллюстрацию 48). Установка проводится в обратном порядке.

В заключение, проверьте действия переключателей и средств управления. Многофункциональный индикатор - испытание Некоторые модели оборудованы многофункциональным индикатором, состоящим из электронного процессора и блока цифрового индикатора. При включенном зажигании, предоставляется следующая информация: Текущее время Время движения Пройденное расстояние Средняя скорость Средний расход горючего Температура моторного масла Температура окружающей среды. Если система неисправна - обратитесь к дилеру VW. Индикатор переключения передач и датчик расхода топлива - описание 1Индикатор переключения передач и датчик расхода топлива установлен на приборной панели вместо указателя температуры охл. 2Индикатор включения передач зажигается на всех передачах за исключением высшей, когда достигается лучшая экономия без потери мощности. Индикатор не работает во время ускорения или замедления, а также на карбюраторных двигателях, когда двигатель холодный.

3Свет индикатора включения передач тухнет, когда включена высшая передача. 4На моделях с автоматической трансмиссией, индикатор включения передач не установлен.

5Индикатор расхода горючего работает только в высшей передаче (на моделях с автоматической трансмиссией в положении 'D') и указывает фактический расход топлива. 6Индикатор переключения передач и датчик указателя расхода топлива включается переключателем на коробке передач и датчиком на вакуумной линии распределителя (см. Иллюстрацию 49).

Прикуриватель - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Снимите нижнюю приборную панель и отсоедините электропроводку с прикуривателя. 3Снимите стопорное кольцо и достаньте прикуриватель из панели. Установка проводится в обратном порядке. Тросик привода спидометра автомобилей VW Golf 2 и Jetta 2 - снятие и установка 1Откройте капот и открутите гайку тросика привода спидометра от трансмиссии.

2 Снимите приборную панель, чтобы отсоединить тросик. 3Снимите воздушный фильтр.

4Вытяните тросик привода спидометра через перегородку и достаньте его со стороны моторного отсека. Установка проводится в обратном порядке. Смажьте концы тросика смазочным материалом. Электропривод внешнего зеркала - снятие и установка 1 Отсоедините отрицательный провод аккумулятора. 2Снимите стекло зеркала, вращая фиксатор против часовой стрелки подходящей отверткой (см. 3Снимите зеркало, отсоедините электропроводку. 4Открутите четыре винта крепления и снимите двигатель зеркала (см.

Иллюстрацию 51). Отсоедините электропроводку от двигателя. 5Аккуратно снимите рычаг регулировки внешнего зеркала и достаньте его так, чтобы многовыводной разъем мог отсоединиться.

6Дальнейшее снятие электропроводки требует снятия отделки двери.Установка проводится в обратном порядке. Проверьте, чтобы провода двигателя зеркала были правильного подсоединены (см.

Иллюстрацию 53).При установке зеркала, вращайте фиксатор по часовой стрелке до упора, затем аккуратно вставьте стекло в кожух (см. Иллюстрацию 54). Звуковой сигнал - снятие и установка 1 Единственный звуковой сигнал установлен позади решетки радиатора (см рис 52). На моделях с двумя звуковыми сигналами, дополнительный звуковой сигнал находится под передней левой дугой колеса (см. 2Отсоедините отрицательный провод аккумулятора.

3Для доступа к звуковому сигналу, снимите решетку радиатора. 4Открутите монтажный болт, отсоедините провода и снимите звуковой сигнал. 5Если звуковой сигнал издает неудовлетворительный звук,отрегулируйте его. Для этого снимите уплотнитель регулировочного винта и поворачивайте его в разные стороны. Установка проводится в обратном порядке. Рычаги стеклоочистителя - снятие и установка 1Отметьте положение рычагов стеклоочистителя, затем снимите щетки стеклоочистителя.

2Откройте шарнирную крышку и открутите гайку (см. Иллюстрацию 56). 3Снимите рычаг стеклоочистителя с оси, соблюдая осторожность, чтобы не повредить окраску (см. Иллюстрацию 57). Установка проводится в обратном порядке. В закрепленном положении, конец рычага стеклоочистителя должен быть установлен как показано (см. Иллюстрацию 58).Рычаг стеклоочистителя заднего окна должен быть установлен как показано (см.

Схема Электрооборудования Vw Golf 2016

Иллюстрацию 59). Двигатель стеклоочистителя - снятие и установка 1Откройте капот и отсоедините отрицательный провод аккумулятора. 2Снимите пластиковую крышку.

3Открутите гайку и снимите кривошип с моторной оси. 4Отсоедините многовыводной штекер электропроводки (см. Иллюстрацию 60).

5Открутите болты и снимите двигатель стеклоочистителя. 6Установка проводится в обратном порядке. При установке кривошипа на ось (двигатель в закрепленном положении), следите, чтобы метки были выровнены (см. Иллюстрацию 61). Двигатель заднего стеклоочистителя - снятие и установка 1Отсоедините отрицательный провод аккумулятора.

2Откройте заднюю дверь, открывающаяся вверх и снимите с помощью рычага панель отделки салона. 3Снимите рычаг стеклоочистителя и открутите внешнюю гайку. Снимите прокладки. 4Открутите болты крепления подшипника и монтажные болты двигателя. Снимите двигатель и отсоедините контакт провода (см. Иллюстрации 62 - 63).

5При отсоединении кривошипа и шатуна от поворотной оси двигателя стеклоочистителя, отметьте положение плеча кривошипа. Открутите гайку, чтобы отсоединить плечо кривошипа. 6Двигатель стеклоочистителя крепится тремя болтами.Установка проводится в обратном порядке. При установке выровняйте плечо кривошипа так, чтобы рычаг стеклоочистителя стоял правильно (см. Иллюстрацию 64). Тяга стеклоочистителя - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Снимите рычаги стеклоочистителя, затем открутите гайки подшипников и снимите прокладки (см.

Иллюстрации 65 - Компоненты стеклоочистителя, 66 - Компоненты заднего стеклоочистителя). 3В моторном отсеке снимите пластиковую крышку. 4Отсоедините многовыводной штекер электропроводки. 5Открутите монтажный болт рамки, затем достаньте сборку из перегородки. 6Снимите с помощью рычага тяги кривошипа и рычаги подшипников.

7Открутите двигатель стеклоочистителя.Установка проводится в обратном порядке. Смажьте подшипниковые узлы и соединительные тяги смазочным материалом. Система омывателя лобового стекла/фар - замена насоса. До 1986 года выпуска: 1Бачок омывателя лобового стекла находится с левой стороны двигателя.

Насос установлен с боку бачка (см. 2Бачок заднего стеклоомывателя находится в правом углу задней части багажного отделения. Насос установлен с боку бачка (см. Иллюстрацию 68).

3При снятии насоса, разъедините электрическое соединение и вытяните насос вверх из отверстия бачка. 4При установке насоса, поставьте новую прокладку в отверстие бачка и втолкните насос на место.

Повторно соедините электрическое соединение. С 1986 года выпуска: 5 С 1986 года система изменена и имеет единственный бачок и насос, которые находятся в моторном отсеке. Выключатель двигателя стеклоочистителя включает в себя два набораконтактов,с противоположными полярностями, вызывая вращение вентилятора насоса в двух направлениях.

При использовании действующих однонаправленных клапанов, вода направляется или к лобовому стеклу или заднему окну. Радио - снятие и установка 1Отсоедините отрицательный провод аккумулятора. 2Чтобы достать блок радио из панели, Вы должны изготовить пару U-образных экстракторов из проводного стержня, чтобы вставить их в пазы на каждой стороне блока (см. Иллюстрацию 69). 3Вставьте стержни для снятия в отверстия по сторонам лицевой панели, так, чтобы пружинные скобы были нажаты.

4Достаньте радио из панели, затем отсоедините громкоговорители, штекеры питания и антенны. 5Подтолкните крепежные скобы внутрь, чтобы снять стержни для снятия радио (см. Иллюстрацию 70). 6Коробка блока радио крепится шпонками блокирования. Чтобы снять коробку блока, выгните обратно шпонки и достаньте коробку (см.

Иллюстрацию 71). Установка проводится в обратном порядке. Громкоговорители - снятие и установка 1Отсоедините отрицательный провод аккумулятора. Громкоговорители, установленные на панели: 2Аккуратно снимите при помощи отвертки квадратную пластиковую крышку.

3Открутите два винта, крепящих громкоговорители и поднимите его достаточно для того, чтобы разъединить провода (см. Иллюстрацию 72). 4Установка проводится в обратном порядке. Громкоговорители установленные в багажном отделении: 5Открутите снизу стопорные гайки, достаньте громкоговорители и отсоедините электропроводку (см.

Иллюстрацию 73). Установка проводится в обратном порядке. Далее: Если пригодилась статья, скажи спасибо и поделись с друзьями!
